Sekundenschnell, genau gemessen – einfach und intuitiv

Kann heute jeder Mitarbeiter Ihr Messgerät bedienen?

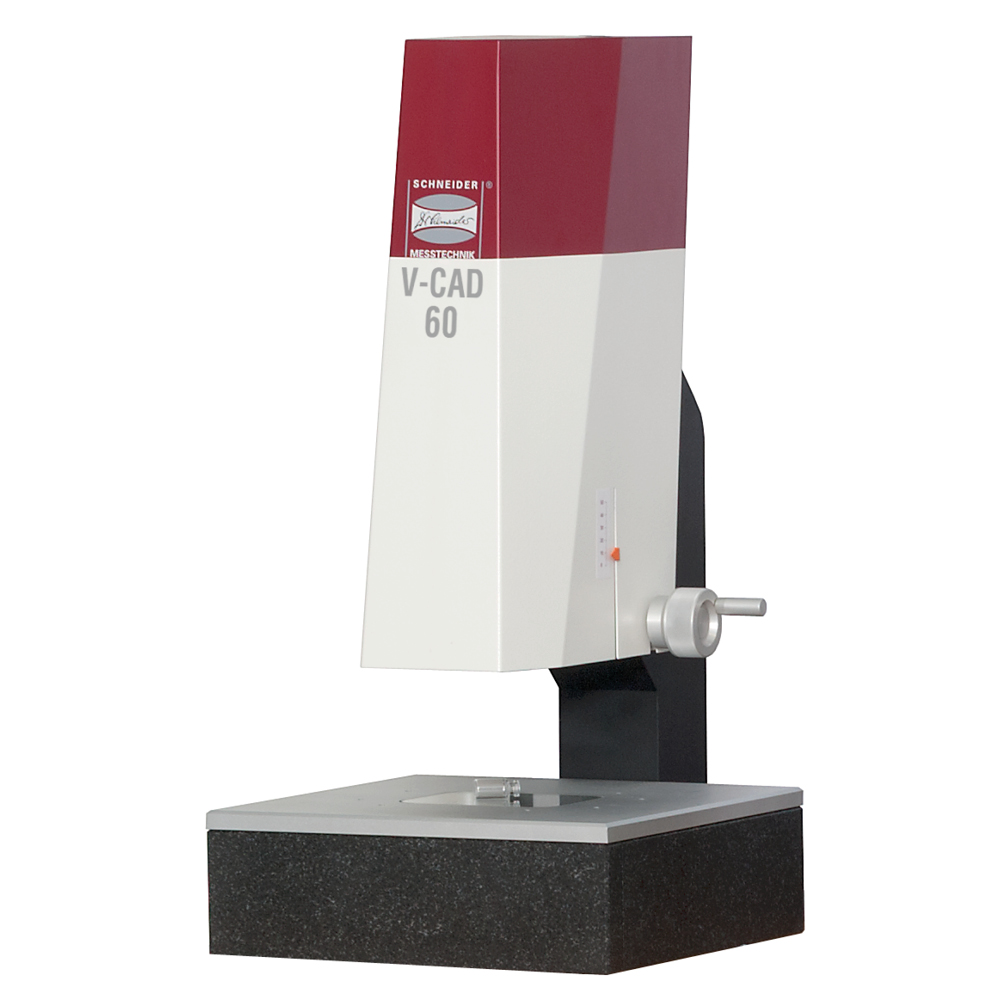

Wir zeigen Ihnen, wie das geht. Das V-CAD 60 mit M3 vereint ein kompaktes, mobiles und präzises Messgerät mit der intuitiven und einfach zu bedienenden Oberfläche der M3-Messsoftware – messen per Fingertipp.

Das Werkstück wird frei im Bildfeld positioniert. Durch Berühren des Multitouch-Displays startet der Messvorgang und liefert innerhalb von Sekunden ein vollständiges Messergebnis inklusive Reporting – schnell, unkompliziert, reproduzierbar und mit einer Präzision, die in dieser Geräteklasse Maßstäbe setzt.

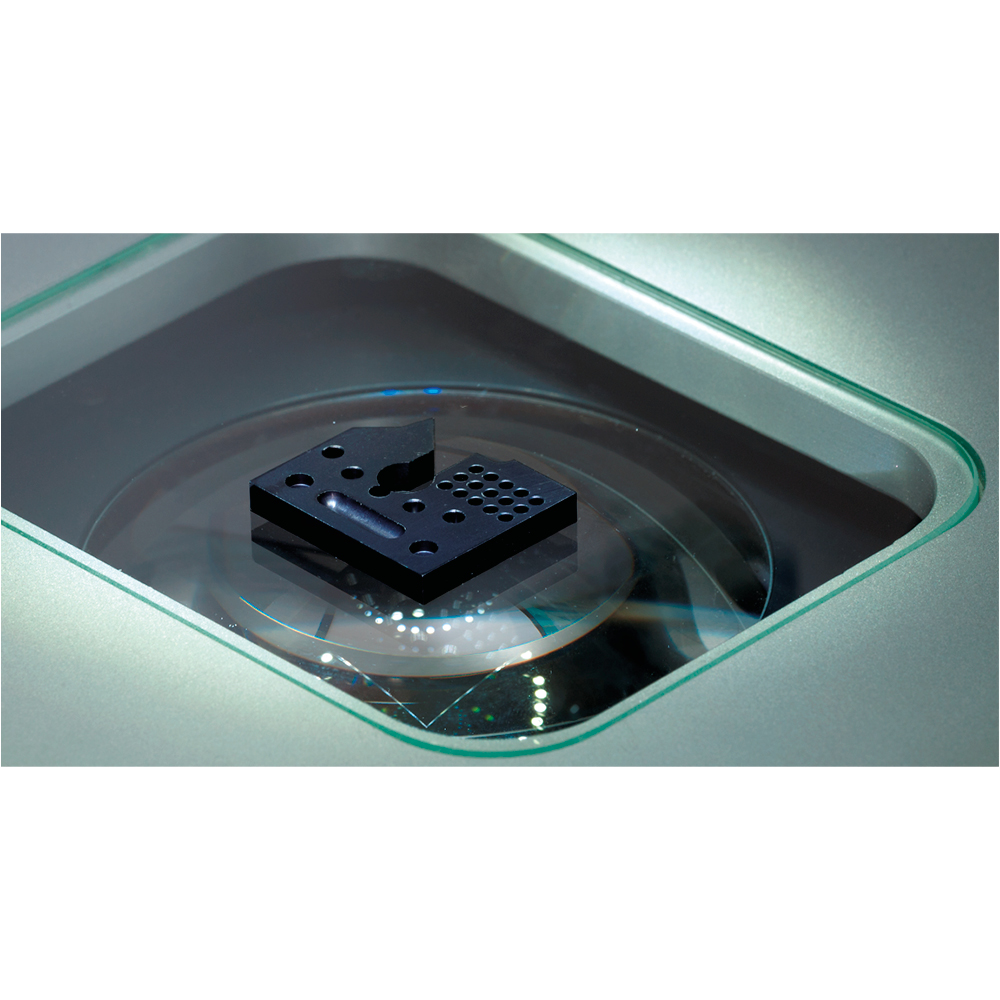

Das V-CAD 60 ist zudem mit der prämierten Mess- und Auswertesoftware SAPHIR QD erhältlich. Das Werkstück wird dabei ohne Ausrichtung auf die Glasplatte gelegt, automatisch erkannt und vermessen. Tabellarische und grafische Messprotokolle können direkt als Overlay über dem Livebild dargestellt werden – inklusive farblicher Gut-/Schlecht- Kennzeichnung.

Intuitive Messung leicht gemacht

So schnell und einfach sind Sie noch nie zu Ihrem Messergebnis gekommen. Das Ein-Bildfeld-System des V-CAD 60 deckt einen Messbereich von bis zu 65 × 55 mm ab – ganz ohne Tischbewegung.

Alternativ steht mit dem V-CAD 300 eine Variante mit bewegtem Messtisch und einem Messvolumen von bis zu 300 × 200 mm zur Verfügung, die optional auch im vollautomatischen CNC-Betrieb eingesetzt werden kann.

Jahrzehntelange Erfahrung im Bau hochpräziser Multisensor-Messmaschinen floss in die Entwicklung der V-CAD-Serie ein. Darauf können Sie sich verlassen – Made by Schneider Messtechnik, Made in Germany, SIMPLY PRECISE.

Standardausstattung des V-CAD 60

• 5-Megapixel-CCD-Schwarzweißkamera
• Telezentrisches 4-Stufen-Motorzoom
• Vier unterschiedliche Bildfelder zur präzisen Messung
• Telezentrische LED-Durchlichtbeleuchtung
• LED-Ringlicht zur Auflichtmessung
• Multitouch-Panel-PC mit Windows 7
• LAN- und WLAN-Netzwerkanbindung
• M3-Messsoftware oder SAPHIR QD
• Werkskalibrierschein
• Granit-Aluminium-Sandwichbauweise

Pluspunkte des V-CAD 60

• Automatische Erkennung von Regelgeometrien ohne vorherige Auswahl
• Kein Ausrichten der Werkstücke im Bildfeld erforderlich
• 4-Stufen-Motorzoom für die präzise Vermessung kleinster Merkmale
• Messungen im Sekundentakt

Optionen des V-CAD 60 mit M3

• DXF-Overlays
• QS-STAT-Schnittstelle
